Renishav SP25

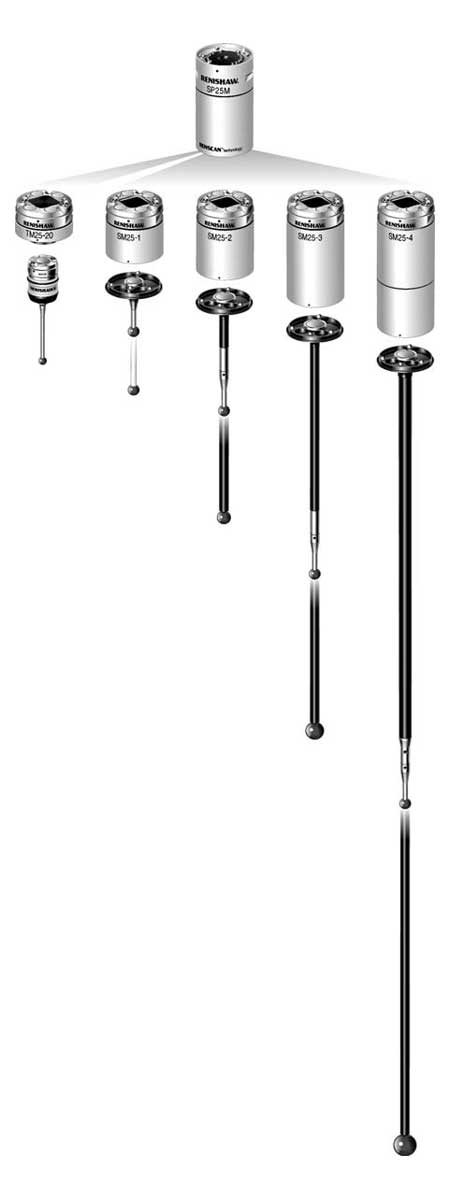

SP25M kombinuje dva senzora u jednoj sondi i nudi maksimalnu fleksibilnost zahvaljujući modularnom dizajnu sistema. Korisnici mogu da izmeru oblike, položaje i dimenzije sa jednim od četiri različita modula skeniranja ili precizno dodiruju pojedine merne tačke. Mala veličina u kombinaciji sa automatskim snimanjem omogućava direktno prilagođavanje SP25M na PH10M / MK i PH6M. Sonda se takođe može montirati na kraju produžetka za prijem automobila, poboljšavajući pristup i povećanje opsega za 50mm (PEM1) ili 100mm (PEM2). Četiri različita modula skeniranja sa ne-kartezijanskim deformacijama nude izvanredne dinamičke performanse sa najmanju moguću neizvesnost merenja preko opsega dužine od 20 do 400 mm. Ovo izbjegava gubitak tačnosti u drugim sondama za skeniranje uz povećanje dužine olovke.
- Novi spektar držača za tastere(SH25-2A / 3A / 4A) je sada dostupan kako bi se poboljšao korišćenje uglova i L oblikovanih stiula na postojećim modulima za skeniranje. Za povećane performanse merenja, koristeći stilove u obliku slova L, u obliku slova zvijezda i zvijezda, preporučujemo korištenje SM25-5 modula za skeniranje, koji se zasniva na provjerenoj tehnologiji skeniranja SP600 / SP80, zajedno sa držačem stilus SH25-5. Sve komponente sistema SP25M mogu se automatski menjati sa zamenljivim sistemom FCR25. FCR25 je dostupan kao "samostalni" menjač sa tri (FCR25-L3) i šest stanica (FCR25-L6) za direktno montiranje na CMM stolu. Međutim, jedan ili više pretvarača se takođe mogu montirati na Renishav modularni sistem za montažu MRS.
- Odlična dostupnost Sa prečnikom od samo 25mm, SP25M je mali i lagan, što ga čini savršenim za pričvršćivanje na rotacione glave i PEM Serije do 100mm. Korišćenjem PEM proširenja moguće je ostvariti ukupni domet od 600 mm. Mala veličina dozvoljava SP25M da se koristi na malim mašinama za koordinatno merenje, kao i na optičkim mernim uređajima. Modularni dizajn za maksimalnu fleksibilnostSP25M sistem omogućava korisniku da konfiguriše osnovni sistem, koji se može produžiti u bilo kom trenutku. Dva senzora u jednoj sondi SP25M omogućava korisniku ili da koristi najprikladniji metod merenja za svoj zadatak merenja, bilo da skenira ili mjeri prebacivanje. Obe metode merenja sada mogu efikasno da se koriste sa sistemom sondi SP25M!
- Odvojeno optičko logovanje podataka Mehanizam naginjanja kao i sistem za odvojeno optičko logovanje podataka osigurava nezavisno otkrivanje proklizavanja sonde. Ovo izbjegava merne greške, koje se obično uzrokuju raspoređivanjem različitih ose (konstrukcija tornja). Pet modula za skeniranje za optimalne merne performanse Svaki modul za skeniranje ima određenu stopu opruge sa odgovarajućim dobitkom za određeni opseg stila. SP25M omogućava precizno merenje pomoću dužine stilus do 400mm. Kalibracija sa nelinearnom polinom funkcijom trećeg redaRenishavove složene procedure kalibracije razvijene za skeniranje sondi obezbeđuju maksimalne performanse skeniranja. Najnaprednija od ovih postupaka kalibracije se koristi za SP25M sondu.
-
Befestigung
Renishaw Autoaufnahme: direkt am PH10M oder PH10MQ Dreh-/Schwenkkopf, am PH6M Tastkopf oder an 50 und 100 mm langen Verlängerungen mit Autoaufnahme
Abmessungen
Ø25 mm, Länge ist abhängig vom verwendeten Modul
Merkmale des Messtasters
Analoges Tastersignal in ± X, Y, Z Nicht- kartesische Tastereinsatzauslenkung in der XYZ-Ebene
SM25-5
Parallelverschiebung in allen 3 Achsen XYZ
Messbereich
±0,5 mm in alle Richtungen (in jeder Tasterposition)
SM25-5
±0,3 mm
Überlaufweg
±X, ±Y = 2,0 mm +Z = 1,7 mm -Z = 1,2 mm
SM25-5
±X, ±Y = 0,95 mm +Z = 1,0 mm -Z = 1,1 mm
Kollisionsschutz
X, Y, -Z ; Modul oder Tastereinsatzhalter löst sich +Z mechanischer Überlastschutz am Gehäuse
Auflösung
<0,1 μm mit UCC Steuerung oder AC3 Interface-Karte
Federrate
~0,2 N/mm (bei längstem Tastereinsatz) ~0,6 N/mm (bei kürzestem Tastereinsatz)
Dämpfung
Viskosedämpfer
SM25-5
Zwei Viskosedämpfer
Spannungs- versorgung
+12 V (±5%), -12 V (+10% / ‑8%), +5 V (+10% / +13%) DC am Messtaster
Signalausgänge (X, Y, Z)
Nicht-lineare Analogausgänge - Datenrate, Verstärkung und Auflösung sind nicht voreingestellt
Messtaster- kalibrierung
Der SP25M benötigt eine nichtlineare, polynomische Funktion dritter Ordnung
Geeignete Tastereinsätze
M3-Tastereinsätze
Tastereinsatzlänge (EAL)
SM25-1
20 - 50 mm mit einem 20 - 50 mm Tastereinsatz
SM25-2
50 - 105 mm mit einem 20 - 75 mm Tastereinsatz
SM25-3
120 - 200 mm mit einem 20 - 100 mm Tastereinsatz
SM25-4
220 - 400 mm mit einem 20 - 200 mm Tastereinsatz
SM25-5
10 - 100 mm mit einem 10 - 100 mm Tastereinsatz
Interface- Optionen
Renishaw UCC-Steuerung oder AC3 Interfacekarte (ISA/PCI Bus) für KMG´s, die nicht mit einer UCC Steuerung ausgestattet sind.
Dva senzora na jednom tasteru!
"Scanning sensor" i "svitching sond" Skeniranje generiše veliku količinu podataka kako bi odredio složene komponente dovoljno. Naročito kada nekoliko funkcija (dimenzija i oblik) komponente mora odgovarati protivniku, korištenje sistema skeniranja je najbolje rješenje. Međutim, postoje i mnogi proizvedeni detalji koji ne zahtevaju merenje oblika (npr. Male otvorene otvore, udubljenja ili rupe otvora). Ove karakteristike se, dakle, mogu dovoljno meriti pomoću sonde za prebacivanje. U poređenju sa senzorom skeniranja, koji uzima veliki broj poena, prelazak merenja je optimalno rešenje. SP25M je razvijen za obe aplikacije, skeniranje i prebacivanje merenja. Svi TP20 moduli mogu se koristiti. Rezultat je maksimalna fleksibilnost da se napravi najbolji izbor konfiguracije sonde za vaš specifični merni zadatak - uz povećanje tačnosti i produktivnosti.
Odličan raspon i veza
Poboljšana dostupnost složenih komponenti, mogućnost korišćenja dugih stilova i pozicioniranje sonde omogućavaju opsežno automatsko senzorisanje na vašem CMM-u. Sa prečnikom od samo 25 mm, SP25M sistem može se montirati na motorizovane rotirajuće / okretne glave, kao što je PH10M, a popunjavaju se sa PEM ekstenzijama po potrebi kako bi se obezbedila poboljšana pristupnost sa "dubljih" pozicija merača.Najkompaktniji i svestraniji sistem sondi za skeniranje
Renishav ulaže uvođenje novog SP25M skeniranja sistema za skeniranje Inovativna RENSCAN ™ tehnologija i izuzetna fleksibilnost pružaju odlične performanse skeniranja na tradicionalnim uređajima za merenje koordinate i optičkih merila.
Raznovrsna upotreba
Veliki broj različitih aplikacija za mjerenje na vašem CMM-u zahtijeva višenamjenski sistem mjerenja - jedan senzor sa olovkom u većini slučajeva neće biti dovoljan. Jedinstvena modularnost SP25M sistema omogućava optimizovanu primenu modula za skeniranje, stili i sondi za prebacivanje. Uvek možete izabrati optimalni dizajn sonde, brzo, sa visokom preciznošću i povećanom produktivnošću.Optimizovan za najvišu tačnost
Lagan i kompaktan dizajn pruža izvrsne performanse skeniranja zahvaljujući Renishav-ovom specijalnom optičkom logiranju podataka. Kao rezultat toga, odblokiranje olovke se meri nezavisno i izbegavaju se greške u merenju, koje se obično uzrokuju raspoređivanjem osi. Na raspolaganju su četiri zamenjiva modula za skeniranje (SM25) sa odgovarajućim modulima olovke (SH25); svaki je optimizovan za određeni raspon dužine. Za duzine stilus od 20 mm do 400 mm, garantuju se niske sonde, maksimalna otpornost na stilus i najvise rezolucije. Ova kombinacija svojstava rezultira uverljivom preciznošću skeniranja.
