Niska cena & visoke performanse

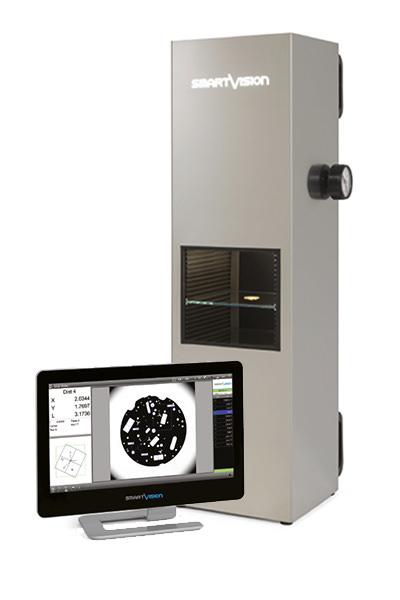

SMART PROJECTOR QUATTRO mjerni sistem pruža mjerenja u polju u određenom vidnom polju i pruža tačne rezultate 2D mjerenja od malih dijelova u realnom vremenu. Zahvaljujući 4 različita uvećanja, koja su odabrana putem softvera, može se podesiti željena tačnost i time omogućiti automatsko merenje dijelova različitih veličina. Njegov robustan dizajn i jednostavan softver omogućavaju da je predodređena za upotrebu u proizvodnji. Smart_Projector_Quattro su opremljeni AIO kompjuterom sa ekranom osetljivim na dodir i pripadajućim softverom za merenje dodira.
Spektar usluga
• Posebno pogodna za velike količine (inspekcije kvaliteta proizvodnje, inline inspekcije, dolazna inspekcija) • Eliminiše subjektivnost i greške merenja na osnovu operatora • Povećava broj kontigenata i stepen inspekcije kvaliteta, do 16000 inspekcijskih funkcija za nekoliko sekundi • Pruža potpuno automatsko izveštavanje i SPC (Min, Max, Opseg, Prosjek, Std Dev, 6 Sigma) • Dizajniran za upotrebu u masovnoj proizvodnji • Pogodno za nekvalifikovane operatere. • Fleksibilna ulaganja sa brzim povratom investicije • Smanjuje vreme i troškove kontrola
Spezifikation SmartVision Smart_Projector_Quattro
Information
Klicken Sie hier unten bitte auf die jeweilige Überschrift, um weitere Informationen zu erhalten.
Downloads
Videos
Smart_Projector Presentation Smart_Rotating_Robot Smart_Horizontal Adapter Kit Smart_Profile Matching Smart_Projector Application
Allgemein
| Licht-Empfänger Linse | Doppel- Telezentrische Linse | |||

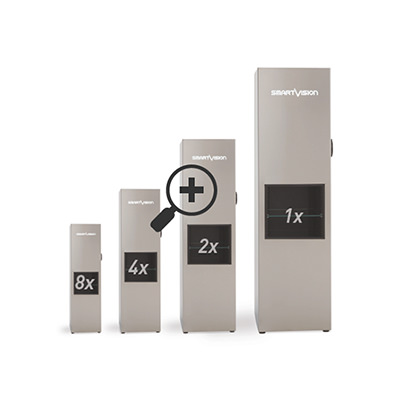

| Vergrößerung | 8x | 4x | 2x | 1x |
| Messfeld (FoV) | ø 10mm | ø 20mm | ø 40mm | ø 80mm |
| Messfeldfläche | 78mm² | 314mm² | 1256mm² | 5026mm² |
| Wiederholgenauigkeit (4) | ±0.2 μm | ±0.4 μm | ±0.5 μm | ±1 μm |
| Messgenauigkeit (4) | ±2 μm | ±2.5 μm | ±3 μm | ±6 μm |
| USB Kamera | 4 MegaPixel | |||
| Messkammer | 200mm x 225mm x 200mm | |||
| Dimensionen | 282mm x 330mm x 1025mm | |||
| Gewicht | 40kg | |||
| Diaskopisches Licht (1) | Gebündelt | |||
| Episkopisches Licht (2) | Ja | |||
Hinweise
1 Durchlicht: Kollimierter Projektor mit grünem LED-Licht oder Standard-LED-Hintergrundbeleuchtung. Die kollimierte Projektorintensität ist softwareprogrammierbar, wenn auch eine episkopische Lichtsteuerung (2) verfügbar ist.
2 Episcopic Light Control: 4 unabhängige 90 ° -Sektoren, softwareprogrammierbar, Front / Episcopic-Weiß diffuses LED-Licht, auf Bestellung gefertigt.
3 Standardmodelle - andere kundenspezifische FoV auf Anfrage erhältlich.
4 Präzision der Messung (± μm) einer Linie, erhalten durch Messung eines spezifischen Kalibrierungsziels, das ungefähr in FoV-Zentrum angeordnet ist, am besten Fokusposition bei 25 ° C ± 1 °.
5 Die Abmessungen der Messkammer sind nicht die Abmessungen des Sichtfelds, daher sind sie nicht als Testfläche zu betrachten.
2 Episcopic Light Control: 4 unabhängige 90 ° -Sektoren, softwareprogrammierbar, Front / Episcopic-Weiß diffuses LED-Licht, auf Bestellung gefertigt.
3 Standardmodelle - andere kundenspezifische FoV auf Anfrage erhältlich.
4 Präzision der Messung (± μm) einer Linie, erhalten durch Messung eines spezifischen Kalibrierungsziels, das ungefähr in FoV-Zentrum angeordnet ist, am besten Fokusposition bei 25 ° C ± 1 °.
5 Die Abmessungen der Messkammer sind nicht die Abmessungen des Sichtfelds, daher sind sie nicht als Testfläche zu betrachten.
